Beskrivning
Luxman L-509Z är den nya toppmodellen av generation Z-serien som är en integrerade förstärkare.
Med den helt nyutvecklade LIFES generation feedback circuit LIFES (Luxman Integrated Feedback Engine System) återkopplingsmotor för förstärkning ser vi mot Luxmans framtid.
Volymkontrollen stöds av vårt nya dämpningssystem “LECUA-EX” som dämpar försämring av ljudkvaliteten och ger en mer exakt funktionskänsla. Konceptet “single-chassi separats”, som syftar till det ultimata inom integrerade förstärkare, uppnår nu oöverträffad prestanda. Vi strävar efter idealen för ljudentusiasm och kombinerar vår passion för musik med förbättrad teknik. L-509Z, en ny toppmodell av LUXMAN integrerad förstärkardesign.
L-509Z har en dramatisk utveckling inom musikalitet som går långt utöver sin prisklass. L-509Z kombinerar avancerad teknik och sofistikerad funktionalitet. Vår nya, innovativa Z-serie integrerade förstärkargeneration börjar med denna fantastiska modell.

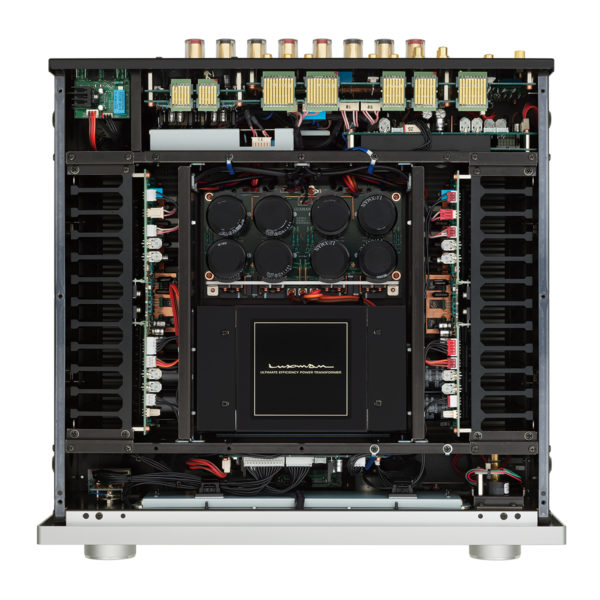

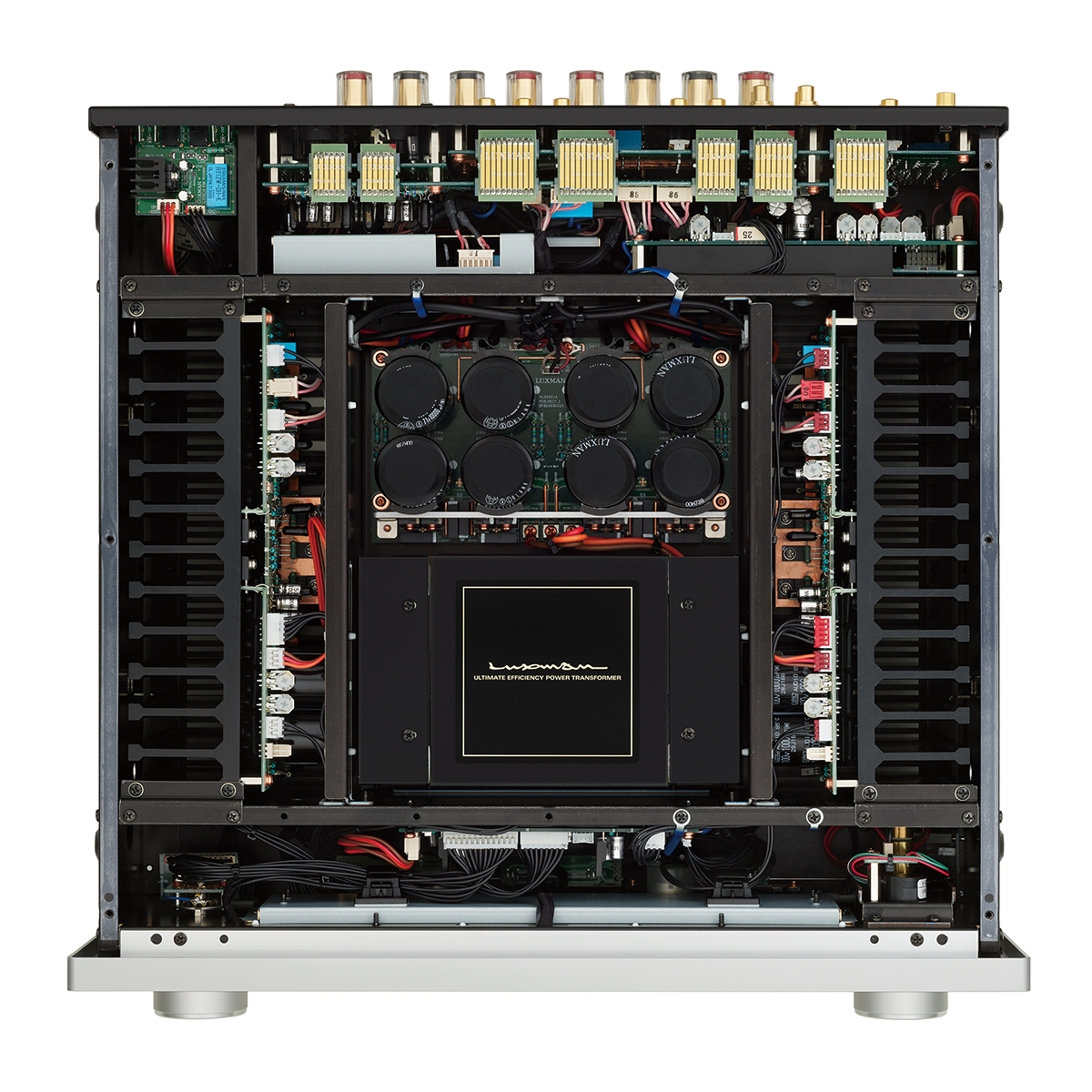

L-509Z är utrustad med LUXMANs traditionella, mycket stabila strömförsörjningskretsar, med en skräddarsydd, högt reglerad 600VA El-transformator och nyutvecklade filterkondensatorer med stor kapacitet (10 000 μFx 8).
Den inbyggda högkvalitativa riaa-steget, som stöder både MM- och MC-pickuper, har en ny tvåstegsförstärkningsbrytare för att välja mellan höga och låga MC-inställningar för att rymma ett bredare utbud av MC-pickuper, vilket berikar vinyluppspelning av hög kvalitet. av både drift och ljudkvalitet. Och en mute-knapp finns nu på frontpanelen.
3-band tone control
Förutom BASS och TREBLE har en ny MIDDLE-kontroll som är effektiv i sång- och leadinstrumentets frekvensbandbredd inkluderats. LR balans, linje rak, loudness och andra funktioner är också bekvämt till hands.
Peel-coat kretskort används för huvudljudsignalvägen, vilket eliminerar de negativa effekterna av beläggningsfilmen som kan påverka ljudkvaliteten negativt. Unik uppmärksamhet har ägnats åt varje detalj, som den raka konstruktionen, som konfigurerar kretsar för att ta kortast möjliga väg, och ett icke-vinklat ledningsmönster för smidig signalöverföring.
Stora högtalarreläer med lågt motstånd är parallellkopplade för att överföra drivkraften från den betydande strömförsörjningen och utgångskretsen. Intern, 3,5 mm2 ultratjock kabel är direkt ansluten till högtalarterminalerna för att säkerställa lågimpedansöverföring, vilket uppnår en dämpningsfaktor på 330 (nuvarande injektionsmetod).

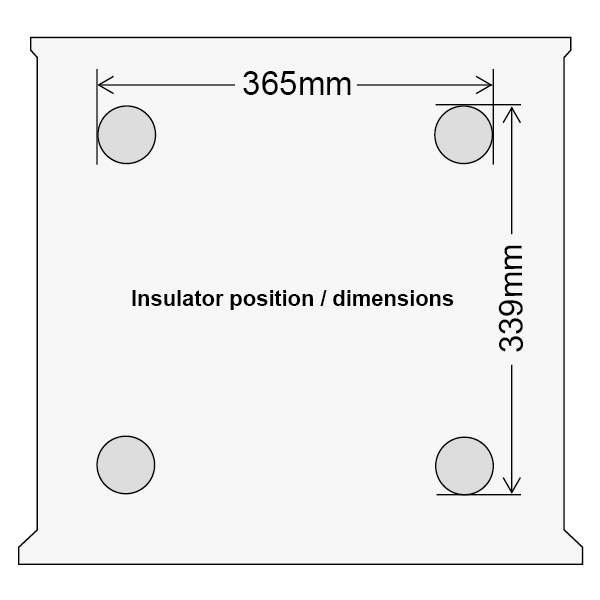

Den övre panelen är gjord av ultratjockt aluminium med en utsökt finish. Stora ventilationshål bearbetas noggrant ett efter ett för att säkerställa effektiv värmeavledning. Som stöd för enheten finns fyra stora isolatorfötter gjorda av gjutjärn, vars densitetsgradient skyddar huvudchassit från oönskade yttre vibrationer.

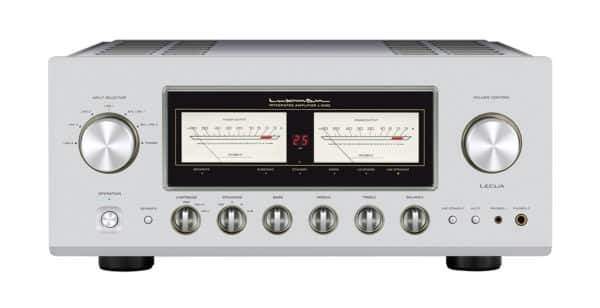

Analoga VU-mätare av nålrörelsetyp är ett traditionellt designuttalande, och kännetecknar stolt LUXMANs integrerade solid state-förstärkare. L-509Z är utrustad med två stora mätare, starkt bakgrundsbelyst av lysdioder, med känsliga svarsegenskaper. Den nyligen inkluderade 7-segments LED-displayen mellan vänster och höger nivåmätare visar den aktuella dämpningen och är lätt synlig från lyssningspositionen.
Utöver standardterminalen för hörlurar finns 6,3 mm samt även en 4,4 mm-terminal med oberoende vänster- och höger jording lagts till för njutningsfull hörlurslyssning. Genom att använda balanserade kabelförsedda hörlurar förbättras L-R-separationen och lokaliseringen, och omger lyssnaren med underbart tredimensionellt ljud.

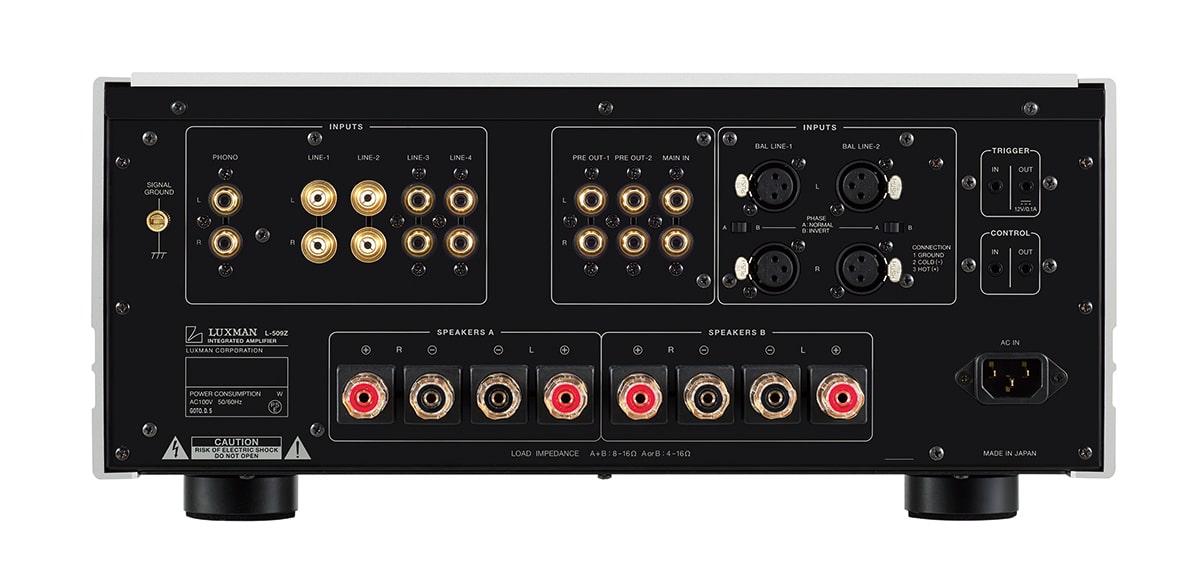

Original RCA-terminaler med hög regiditet används för LINE-1 och 2. Separata in- och utgångar för systemexpansion är försedda med två pre-utgångar. Två stora högtalarutgångar med oberoende på/av-omkoppling möjliggör bi-wire-anslutning.

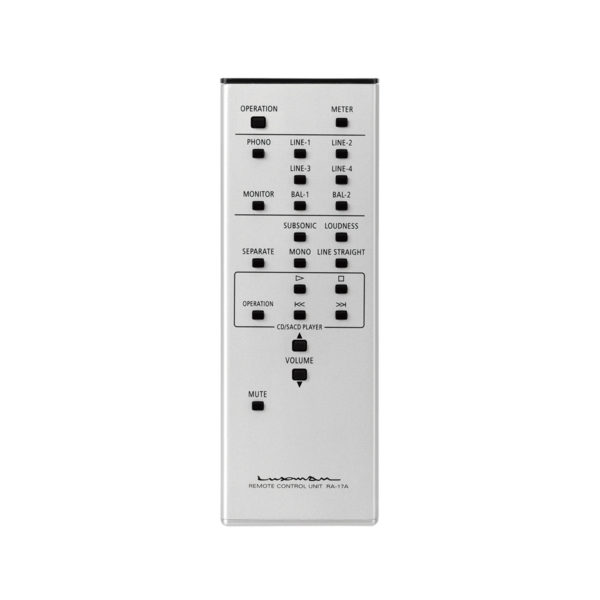

Den rejäla, ergonomiska fjärrkontrollen i aluminiumlegering kan även styra kompatibla LUXMAN CD-spelare som släpptes efter 1996.
EGENSKAPER
| Rated output | 120W + 120W (8Ω) 220W + 220W (4Ω) |
|---|---|
| Input sensitivity/ input impedance |
PHONO (MM): 2.5mV/47kΩ PHONO (MC-H): 0.3mV/100Ω PHONO (MC-L): 0.1mV/40Ω LINE: 180mV/47kΩ BAL.LINE: 180mV/79kΩ MAIN IN: 1.1V/47kΩ |
| Output voltage | PRE OUT: 1V |
| Frequency response | PHONO: 20Hz to 20kHz (±0.5dB) LINE: 20Hz to 100kHz (within -3dB) |
| Total harmonic distortion | 0.007% or less (8Ω, 1kHz) 0.03% or less (8Ω, 20Hz to 20kHz) |
| S/N ratio (IHF-A) | PHONO (MM): 87dB or more PHONO (MC-H): 70dB or more PHONO (MC-L): 62dB or more LINE: 106dB or more |
| Volume adjustment | LECUA-EX |
| Amplification feedback circuit | LIFES 1.0 |
| Output configuration | Bipolar 4-parallel push-pull |
| Damping factor | 330 |
|---|---|
| Max. amount of tone control | BASS: ±8dB at 100Hz TREBLE: ±8dB at 760Hz TREBLE: ±8dB at 10kHz |
| Power supply | 230V~(50Hz) / 115V~(60Hz) |
| Power consumption | 390W 150W (under no signal), 0.5W (at standby) |
| External dimensions | 440(W) x 193(H) x 463(D) mm front side knob of 20mm and rear side terminal of 37mm included in depth |
| Net weight | 29.4kg |
| Accessories
Garanti |
Remote control (RA-17A) Power cable2år |
